Leírás
A Kromschröder DM 10R25-40 egy ipari kivitelű gáz térfogatáram-mérő (gázmérő), amelyet elsősorban égőberendezések, gázfogyasztó rendszerek és ipari gáztechnikai alkalmazások pontos fogyasztás- és áramlásmérésére használnak.
Általános leírás
A Kromschröder DM sorozatba tartozó készülékek turbinakerekes (kvantométer) elven működő áramlásmérők, amelyek a gáz átáramlásából származó térfogatot mérik és mechanikus számlálón jelenítik meg. A DM 10R25-40 modell kifejezetten olyan mérési feladatokra készült, ahol a fogyasztott gázmennyiség nyomon követése szükséges, de hiteles (elszámolási) mérés nem feltétel.
Fő felhasználási területek
-
ipari gázégők beszabályozása
-
gázfogyasztás belső ellenőrzése és optimalizálása
-
labor- és tesztberendezések
-
kazánok, kemencék és egyéb gázfogyasztó berendezések
-
levegő és semleges gázok áramlásának mérése
Működési jellemzők
A készülék egy turbinakerékkel méri az aktuális térfogatáramot, majd az átáramlott gázmennyiséget mechanikus indexen (számlálón) jelzi ki. Impulzusadóval (E1 és E200) is rendelkezhet, így automatizálási rendszerekbe, PLC-be vagy felügyeleti rendszerbe is integrálható.

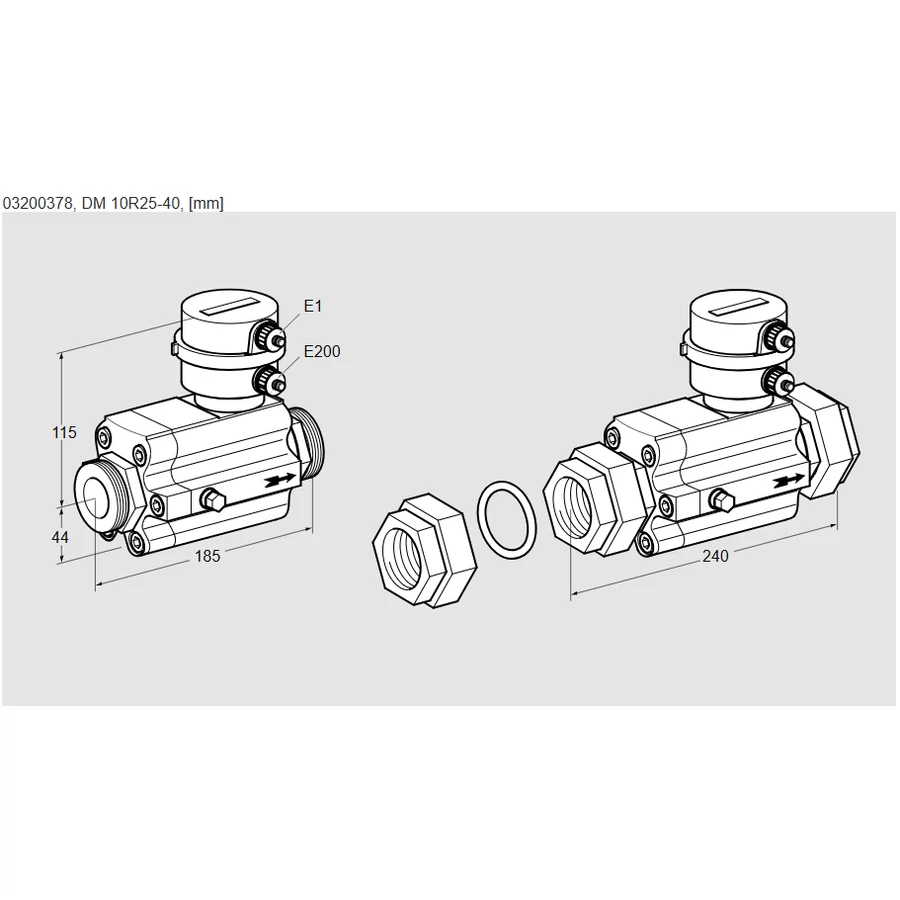

Főbb műszaki adatok (DM 10R25-40)
-
Névleges térfogatáram: kb. 10 m³/h
-
Mérési tartomány: kb. 1,6–16 m³/h
-
Névleges átmérő: DN 25 (Rp 1” csatlakozás)
-
Maximális üzemi nyomás: 4 bar
-
Mérhető közegek: földgáz, városi gáz, PB-gáz, levegő és semleges gázok
-
Impulzus kimenet: E1 (10 imp/m³), E200 (500 imp/m³)
-
Tömeg: ~2–2,6 kg
-
Megengedett közeg- és környezeti hőmérséklet: kb. –10…+60 °C (közeg)

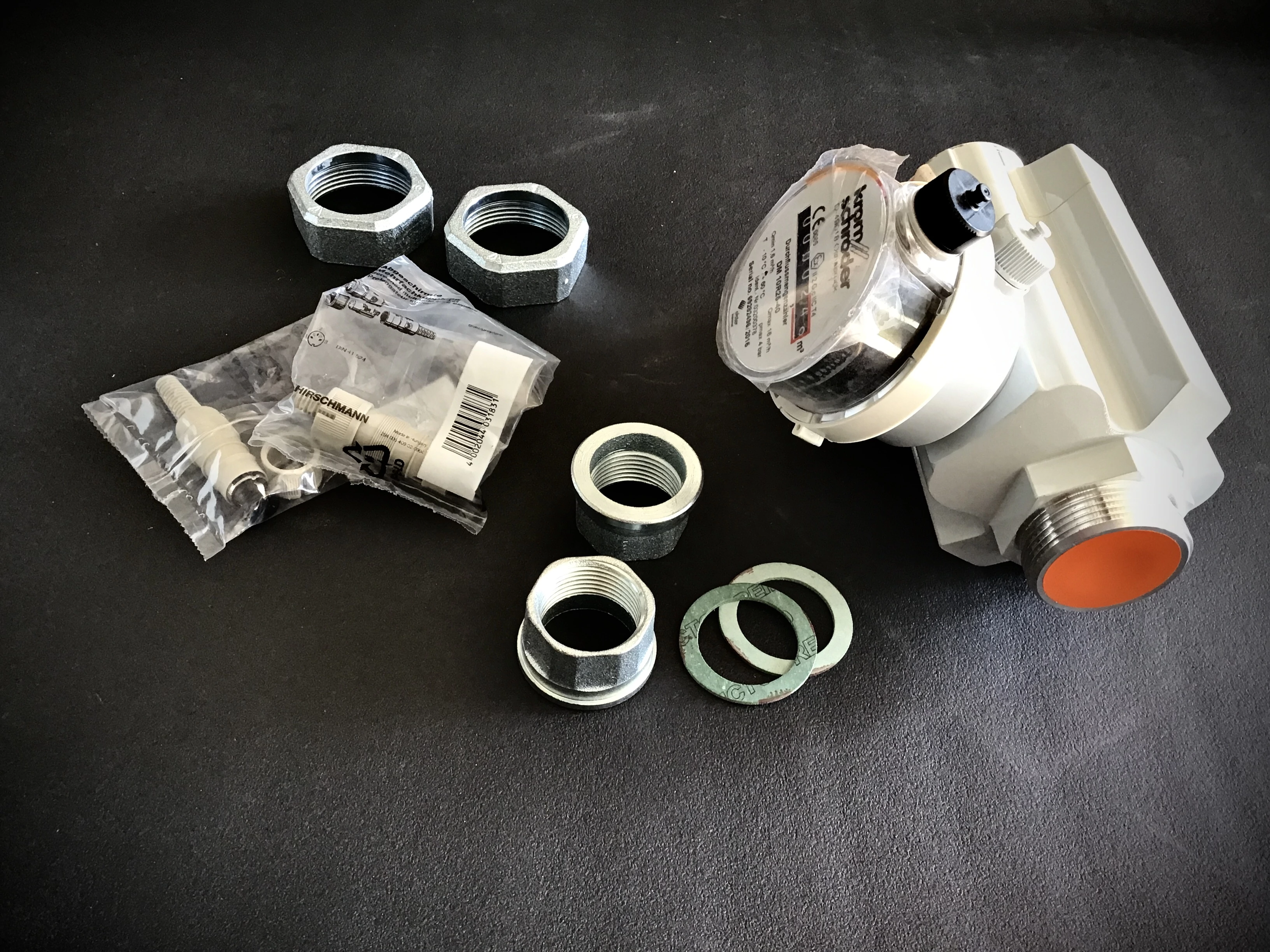

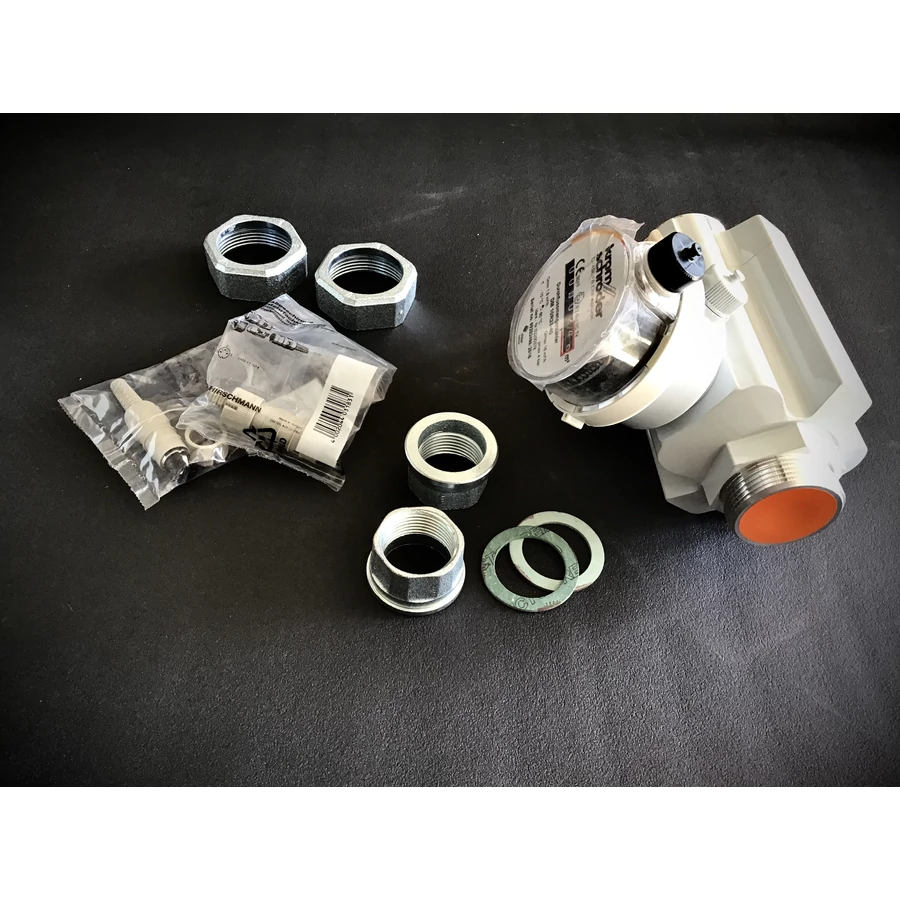

Szerkezeti jellemzők
-
Kompakt alumínium ház
-
menetes csatlakozás (Rp)
-
mechanikus számlálófej
-
kis karbantartási igény
-
ipari környezetben tartós és megbízható működés
Telepítési megjegyzések
A pontos mérés érdekében a mérő elé és mögé egyenes csőszakasz beépítése ajánlott, valamint a készülék elé gázszűrő alkalmazása szükséges a szennyeződések elleni védelemhez.
