Leírás

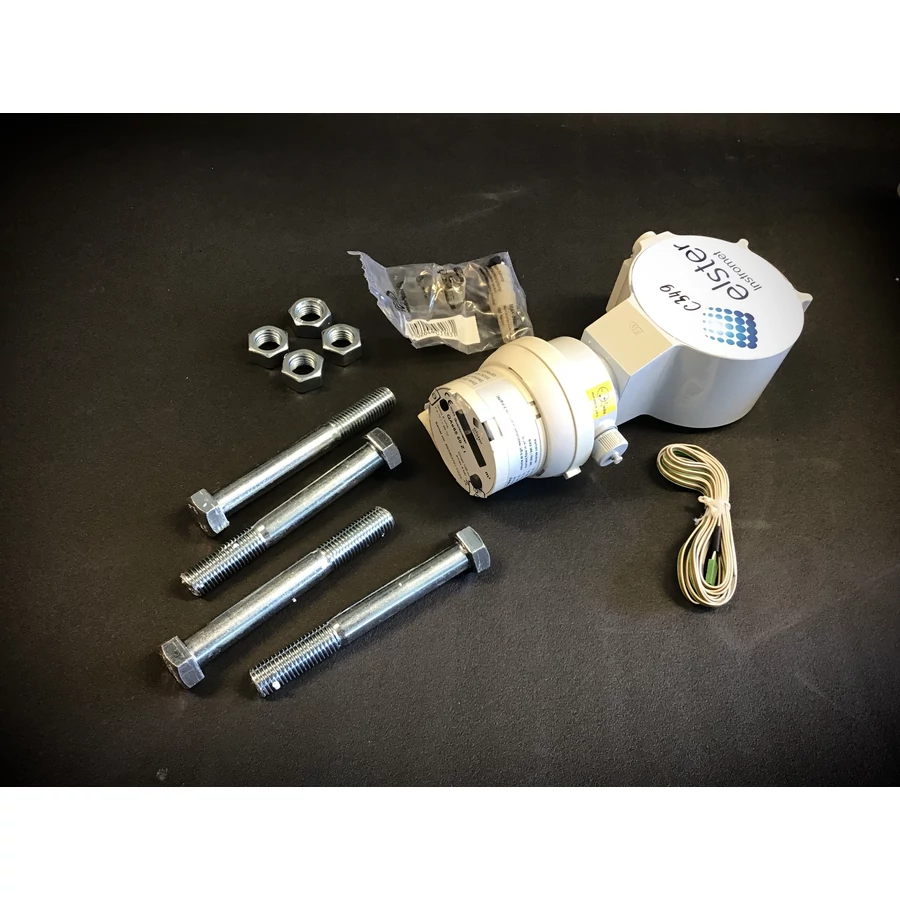

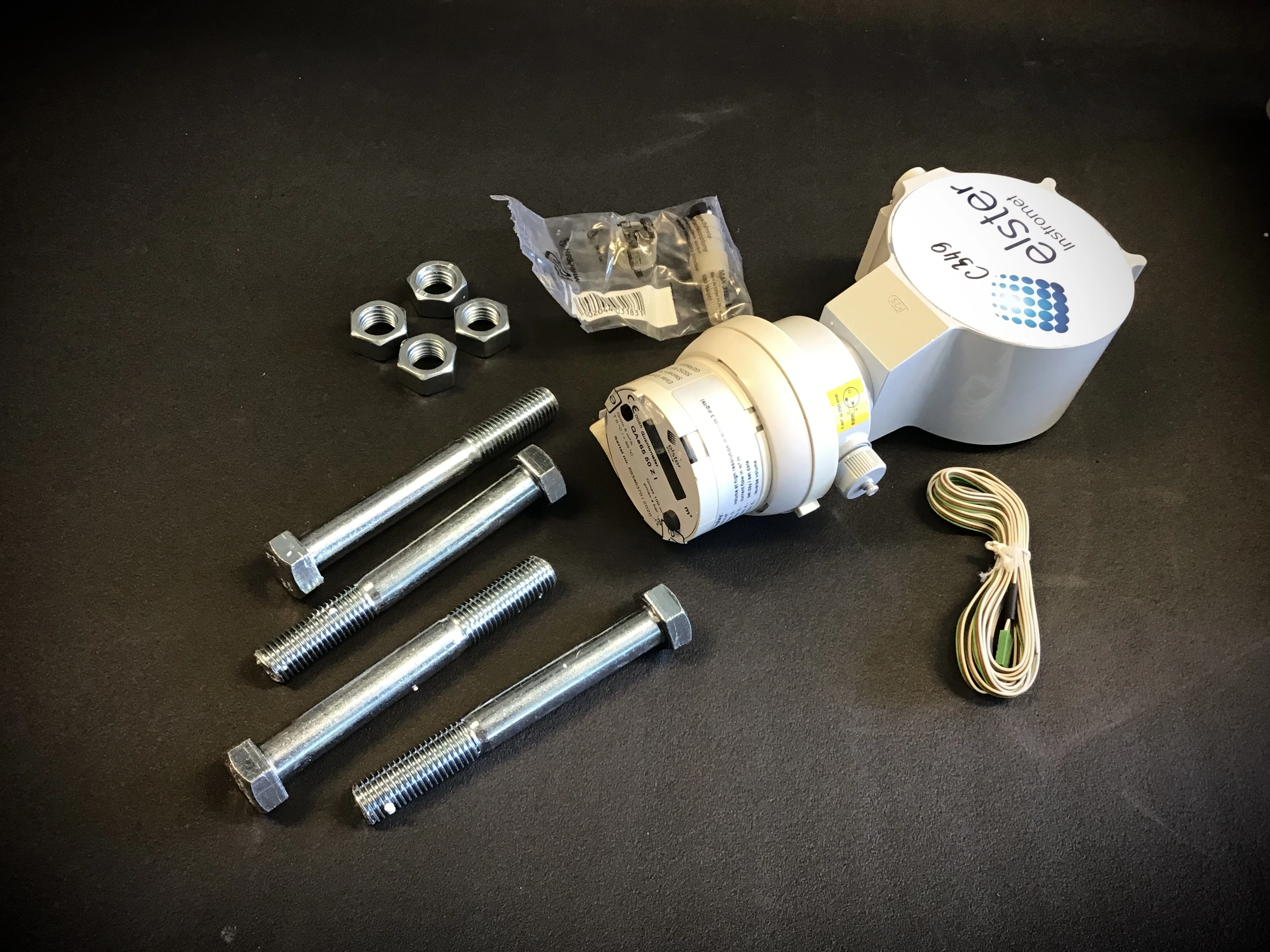

A Elster Quantometer QAe 65 50 ZI egy turbina elven működő ipari gázmennyiség-mérő (áramlásmérő), amely a csővezetéken áthaladó gáz térfogatát méri üzemi (aktuális) köbméterben. A „QAe” változat elektronikus számlálóval (LCD kijelzővel) rendelkezik, szemben a QA mechanikus kijelzős kivitelével.
Fő felhasználási célja: nem elszámolási (technológiai) gázmérés, folyamatfelügyelet és ipari energiaellenőrzés.
A típusjelölés jelentése
QAe 65 50 ZI
-
QAe = elektronikus kijelző (electronic totalizer)
-
65 = méretsor / névleges mérőosztály
-
50 = DN50 (2” névleges csőátmérő)
-
ZI = ipari kivitel (impulzusadó és interfész opciókkal)
Működési elv
A műszer turbina mérési elven működik:
-
A beáramló gáz megforgat egy turbina kereket
-
A turbina fordulatszáma arányos az átáramló gáz térfogatával
-
A forgás mágneses áttételen keresztül jut el a számlálóhoz
-
A QAe verzió ezt elektronikusan jeleníti meg LCD kijelzőn
Ez a módszer nagy pontosságú térfogatmérést tesz lehetővé stabil ipari körülmények között.
Fő műszaki jellemzők (QAe 65 DN50)
Mérési adatok
-
Mérési tartomány: kb. 6 – 100 m³/h
-
Mérési arány: akár 1:20
-
Pontosság: kb. ±1,5% (névleges tartományban)
Méretek és kivitel
-
Névleges átmérő: QAe 65 = DN50
-
Ház anyaga: alumínium
-
Rövid építési hosszú („short pattern”) kivitel
-
Karimás vagy wafer csatlakozás
Kijelzés és kimenetek (QAe változat)
A QAe modell elektronikus kijelzője általában mutatja:
-
Összes térfogat (üzemi m³)
-
Pillanatnyi térfogatáram
-
Részszámláló / dátum alapú értékek
Kommunikáció és jelek:
-
NAMUR E200 impulzus kimenet
-
optikai interfész (EN 1434 kompatibilis)
-
M-Bus vagy L-Bus (opcionális)
-
LF/MF impulzusadó távleolvasáshoz
Üzemi feltételek
-
Gáz típusa: földgáz, levegő, inert és nem korrozív gázok
-
Gáz- és környezeti hőmérséklet (QAe): kb. 0…+50 °C
-
Nyomásfokozat: PN4
-
Védettség: IP44
Alkalmazási területek
A QAe 65 50 ZI tipikusan ipari rendszerekben használatos:
-
kazánok és égő rendszerek
-
kemencék, hőkezelő berendezések
-
vegyipar és élelmiszeripar
-
erőművek és távhő rendszerek
-
gázfogyasztás monitoring gyárakban
Fontos gyakorlati jellemzők
-
Karbantartásigénye alacsony
-
Bármilyen pozícióban beszerelhető (kis DN méretek)
-
Nyíl jelzi az áramlási irányt a házon
-
Impulzusadóval könnyen integrálható SCADA / PLC rendszerbe
